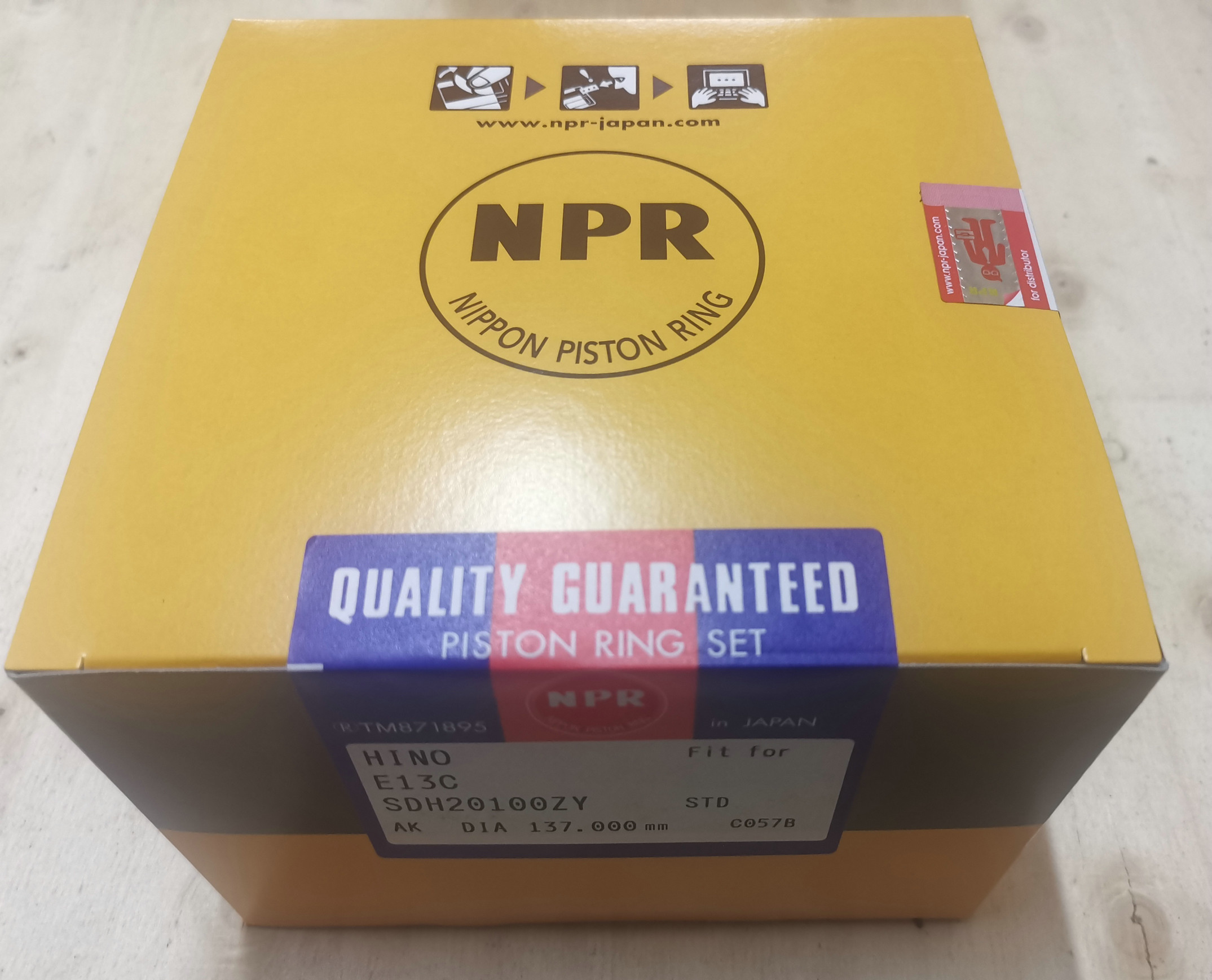

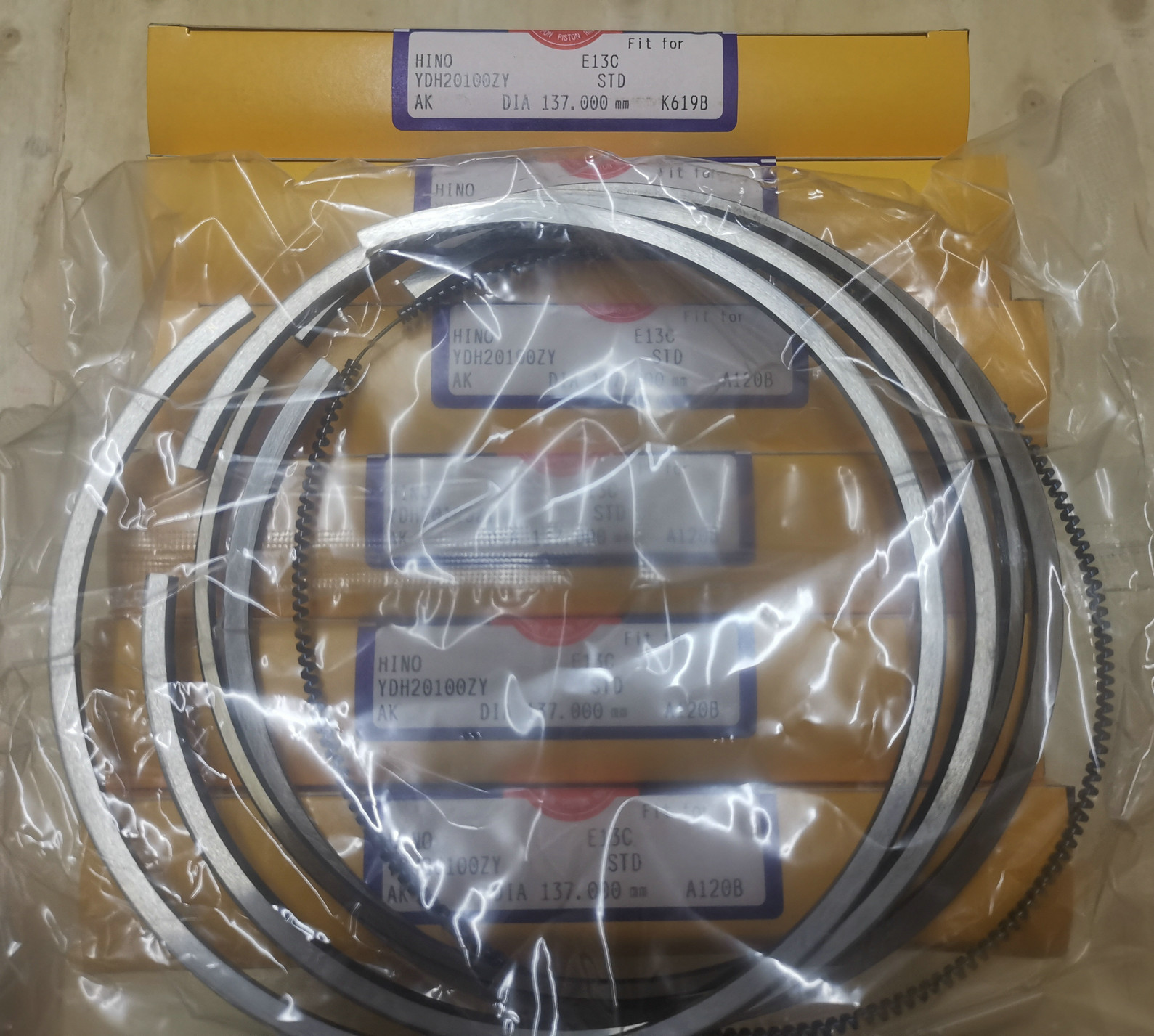

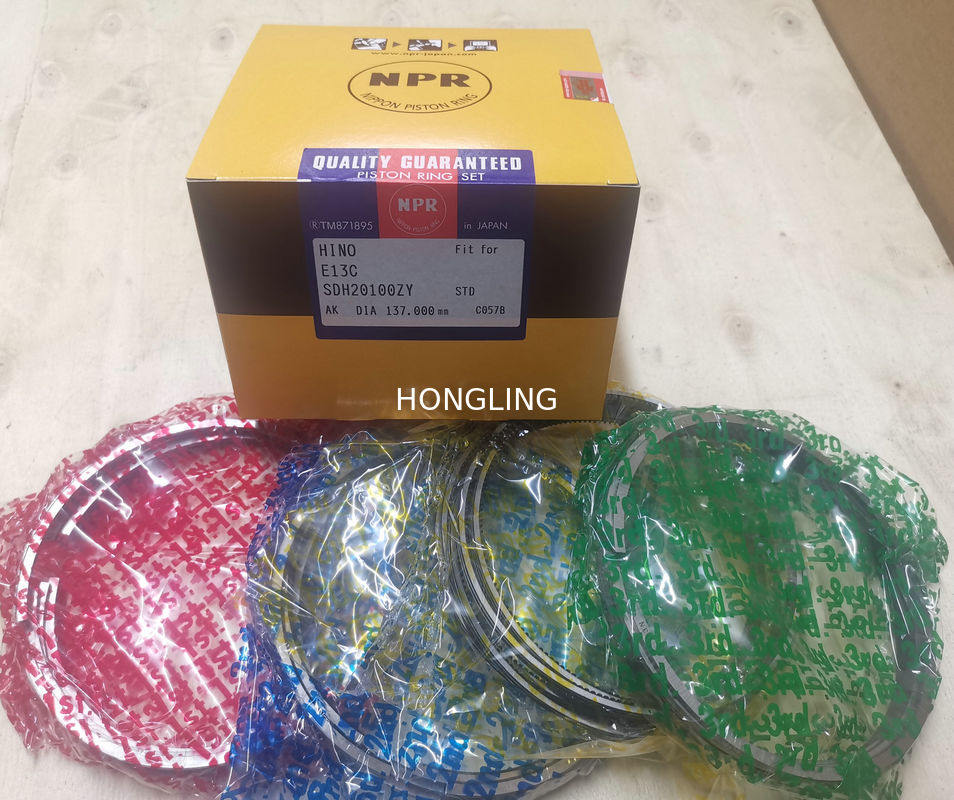

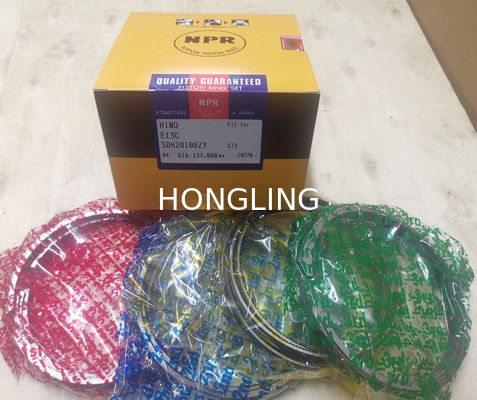

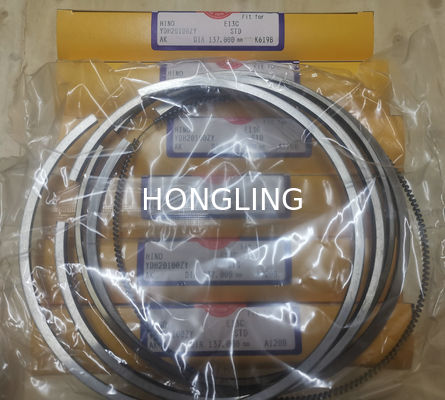

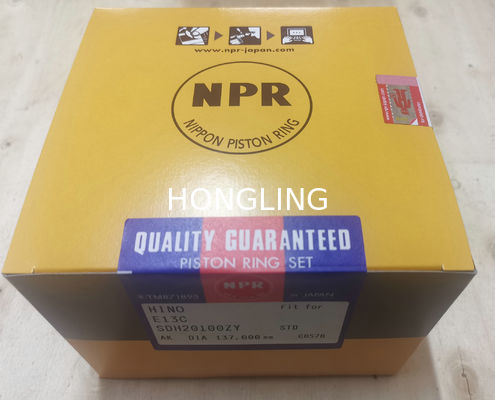

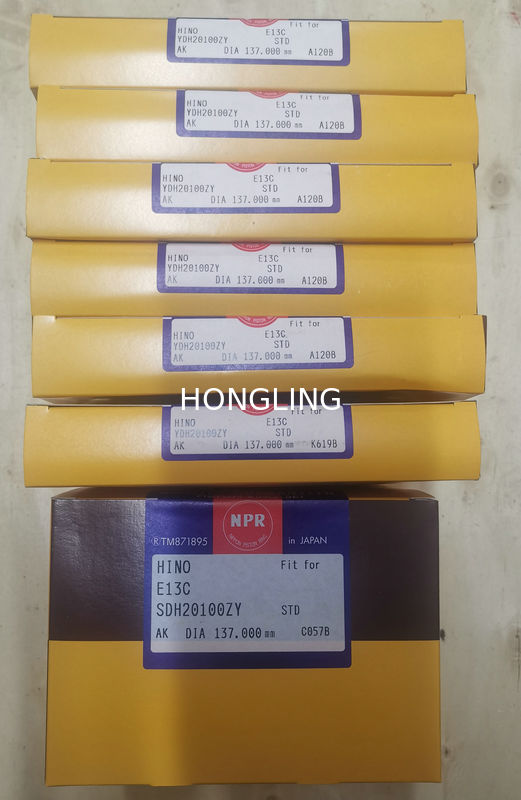

حلقه پیستون E13C 13011-4010A برای قطعات موتور HINO

مجموعه حلقه پیستون NPR” دستورالعمل نصب

I. رینگ های پیستون را به ترتیب زیر نصب کنید:

1، شیارهای رینگ پیستون را کاملا تمیز کنید.

2، با استفاده از ابزار حلقه، کنترل روغن را - به دنبال حلقه های فشرده سازی به ترتیب صعودی، در شیارهای حلقه قرار دهید.

3، مراقب باشید که حلقه ها را با چهره های مشخص شده به سمت بالا و به سمت بالا قرار دهید از پیستون

II. تأیید اینکه حلقه ها به درستی نصب شده اند:

1، مطمئن شوید که حلقه ها می توانند آزادانه حرکت کنند-بدون گیر کردن در شیارهای پیستون.

2، مطمئن شوید که هر شکاف حلقه در راستای محور پین پیستون یا رانش قرار نگرفته است.

III. نصب پیستون مجهز به رینگ:

هنگام قرار دادن در سیلندر همیشه از ابزار نصب استفاده کنید.

دستورالعمل ویژه برای نصب حلقه روغن NPR NIFFLEX

1، منبسط کننده حلقه روغن NIFFLEX را با دست در شیار حلقه قرار دهید و اطمینان حاصل کنید که انتهای آن همانطور که در تصویر نشان داده شده است به هم چسبیده است.

2، با انگشت شست خود منبسط کننده را نگه دارید باسنش به پایان می رسدریل بالایی را با شکاف آن به سمت چپ تقریباً 45 درجه و ریل پایینی تقریباً 45 درجه به سمت راست به انتهای منبسط کننده متصل کنید.
