| محل منبع: | ژاپن |
|---|---|
| نام تجاری: | NPR |
| شماره مدل: | EG100 EF550 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | usd+15+CYL |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 2-5 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100 ست |
| نوع:: | رینگ پیستون | نام برند:: | NPR |
|---|---|---|---|
| محل مبدا:: | ژاپن | وضعیت:: | جدید، 100% جدید |

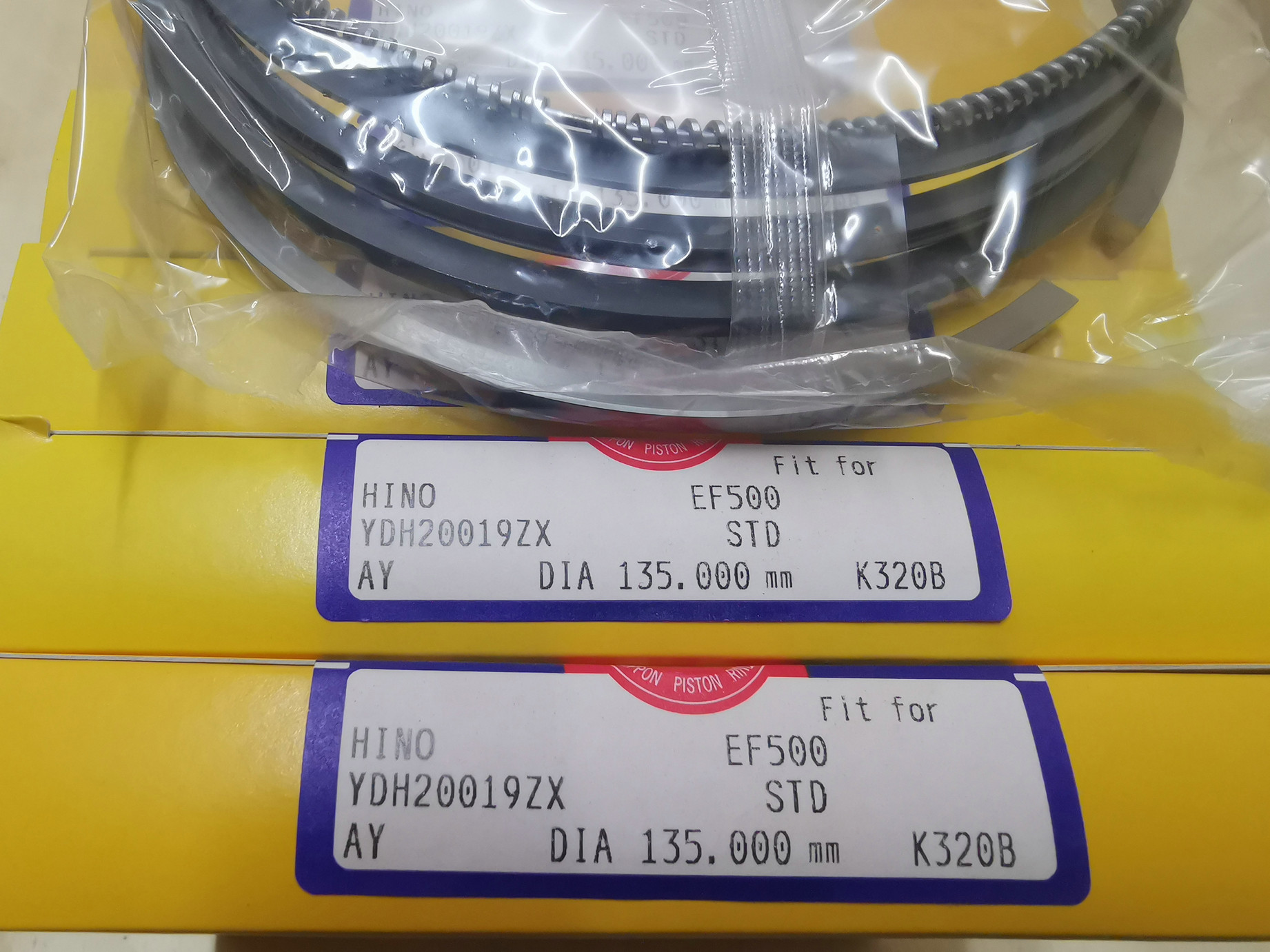

| شماره OEM:: | 13011-1121B 13011-1122 13011-2170B 13011-2180 13019-1610A (cyl) | کد کاتالوگ NPR:: | YDH20019ZX |
| ارجاع:: | 13011-1121B 13011-1122 13011-2170B 13011-2180 13019-1610A (cyl) | ساختن:: | HINO |
| مدل موتور:: | EG100 EF550 | شماره سیلن:: | V8 |
| SET/CYL:: | سیلندر | زمان تحویل:: | 2-5 روز |
| برجسته کردن: | حلقه های پیستون EF550 NPR,حلقه های پیستون NPR 13011-1131B,حلقه های پیستون NPR 13011-1460 |
||

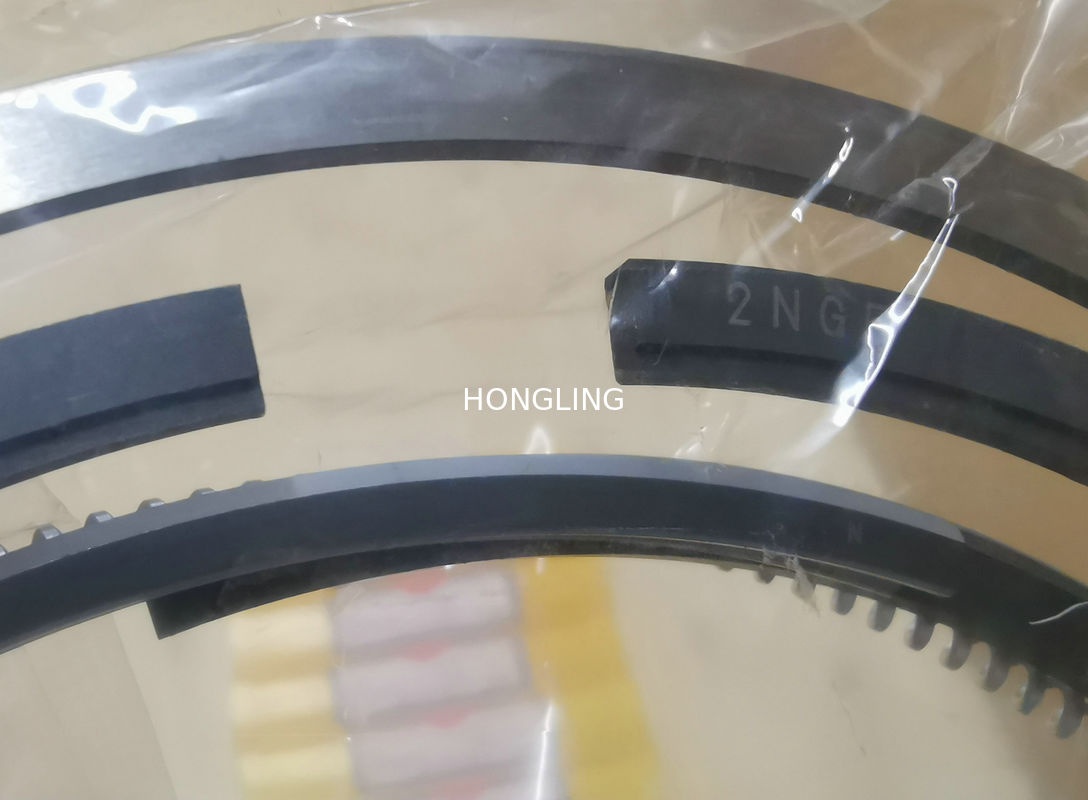

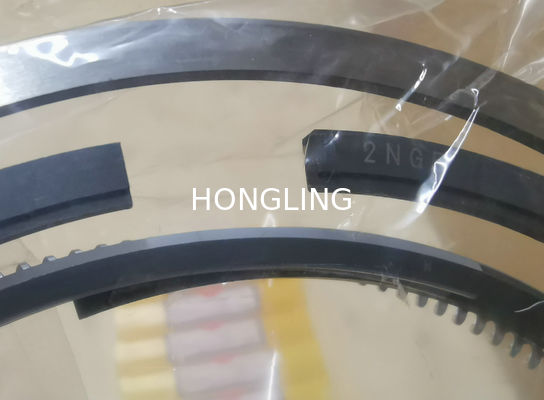

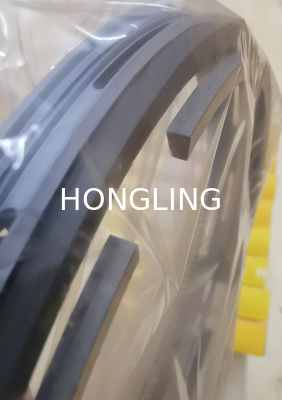

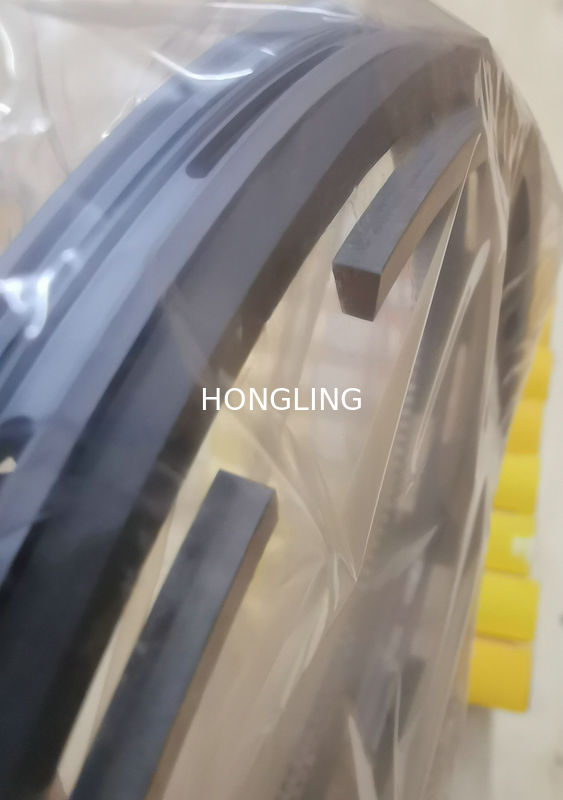

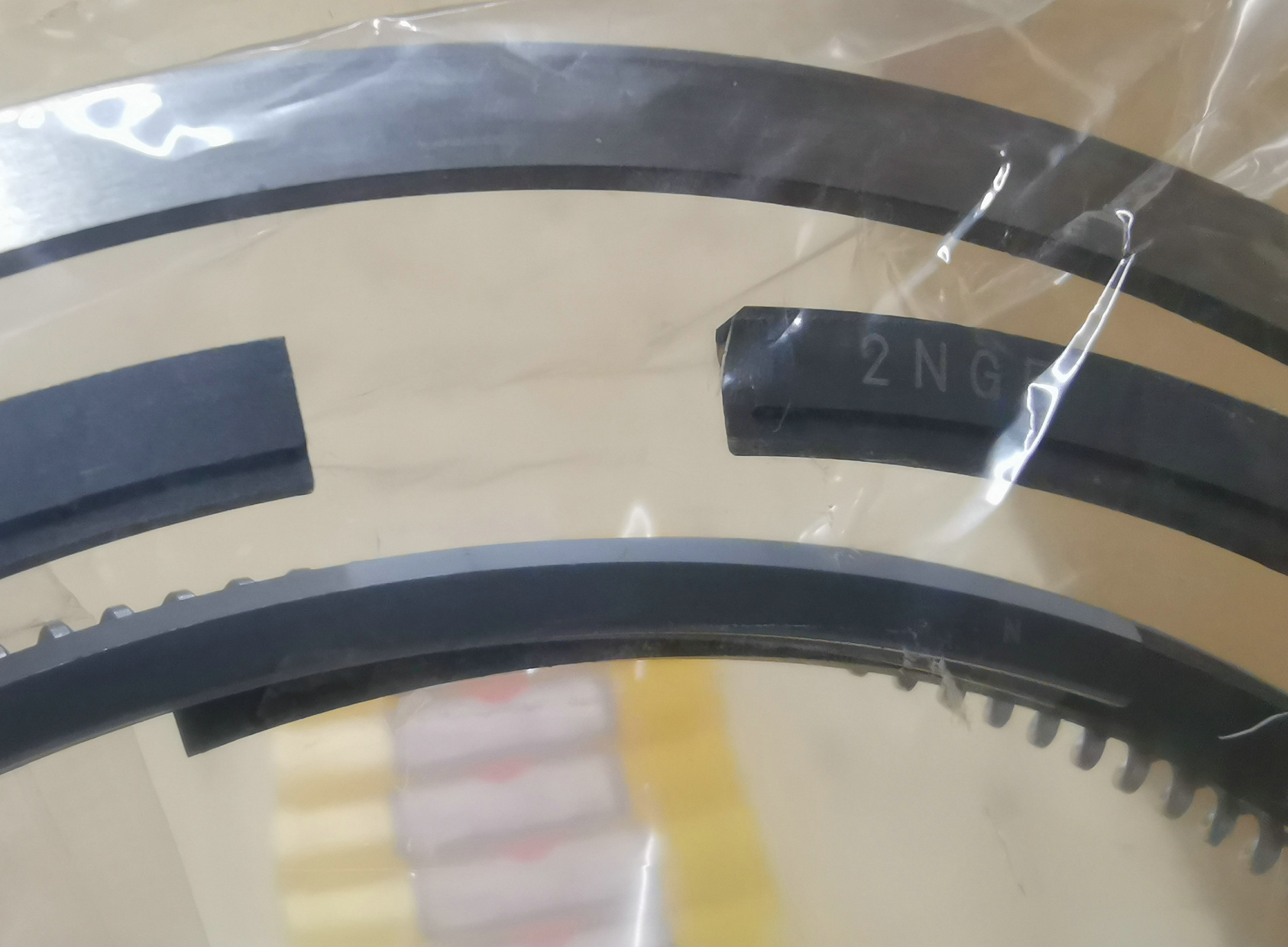

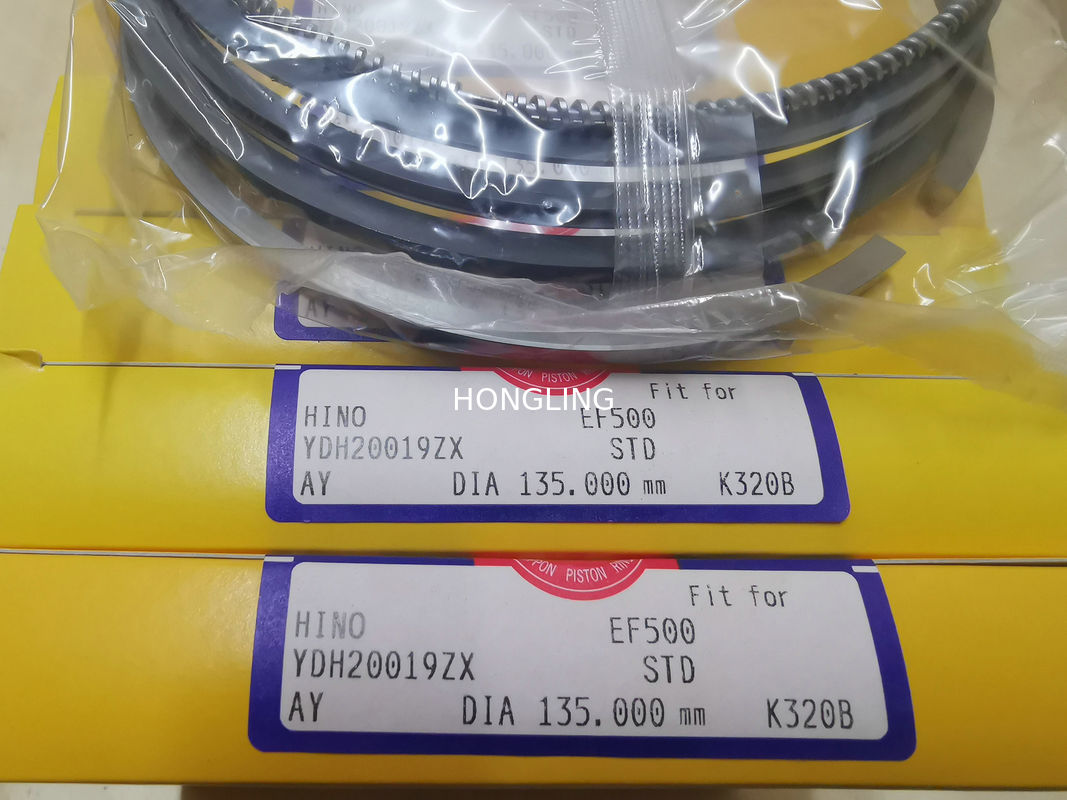

رینگ پیستون EG100 EF550 13011-1131 13011-1131B 13011-1460 مناسب برای قطعات موتور HINO
| پیستون | اندازه (میلی متر) | ||
| d1 (D) | h1 (B) | a1 (T) | |
| 1 | 135.0 | 3.306 | 4.7 |
| 2 | 135.0 | 3.5 | 5.4 |
| 3 | 135.0 | 3.5 | 5.4 |
| روغن | 135.0 | 6.0 | 5.5 |
مجموعه حلقه پیستون NPR” دستورالعمل نصب
I. رینگ های پیستون را به ترتیب زیر نصب کنید:
1، شیارهای رینگ پیستون را کاملا تمیز کنید.
2، با استفاده از ابزار حلقه، کنترل روغن را - به دنبال حلقه های فشرده سازی به ترتیب صعودی، در شیارهای حلقه قرار دهید.
3، مراقب باشید که حلقه ها را با چهره های مشخص شده به سمت بالا و به سمت بالا قرار دهید از پیستون
II. تأیید اینکه حلقه ها به درستی نصب شده اند:
1، مطمئن شوید که حلقه ها می توانند آزادانه حرکت کنند-بدون گیر کردن در شیارهای پیستون.
2، مطمئن شوید که هر شکاف حلقه در راستای محور پین پیستون یا رانش قرار نگرفته است.
III. نصب پیستون مجهز به رینگ:
هنگام قرار دادن در سیلندر همیشه از ابزار نصب استفاده کنید.

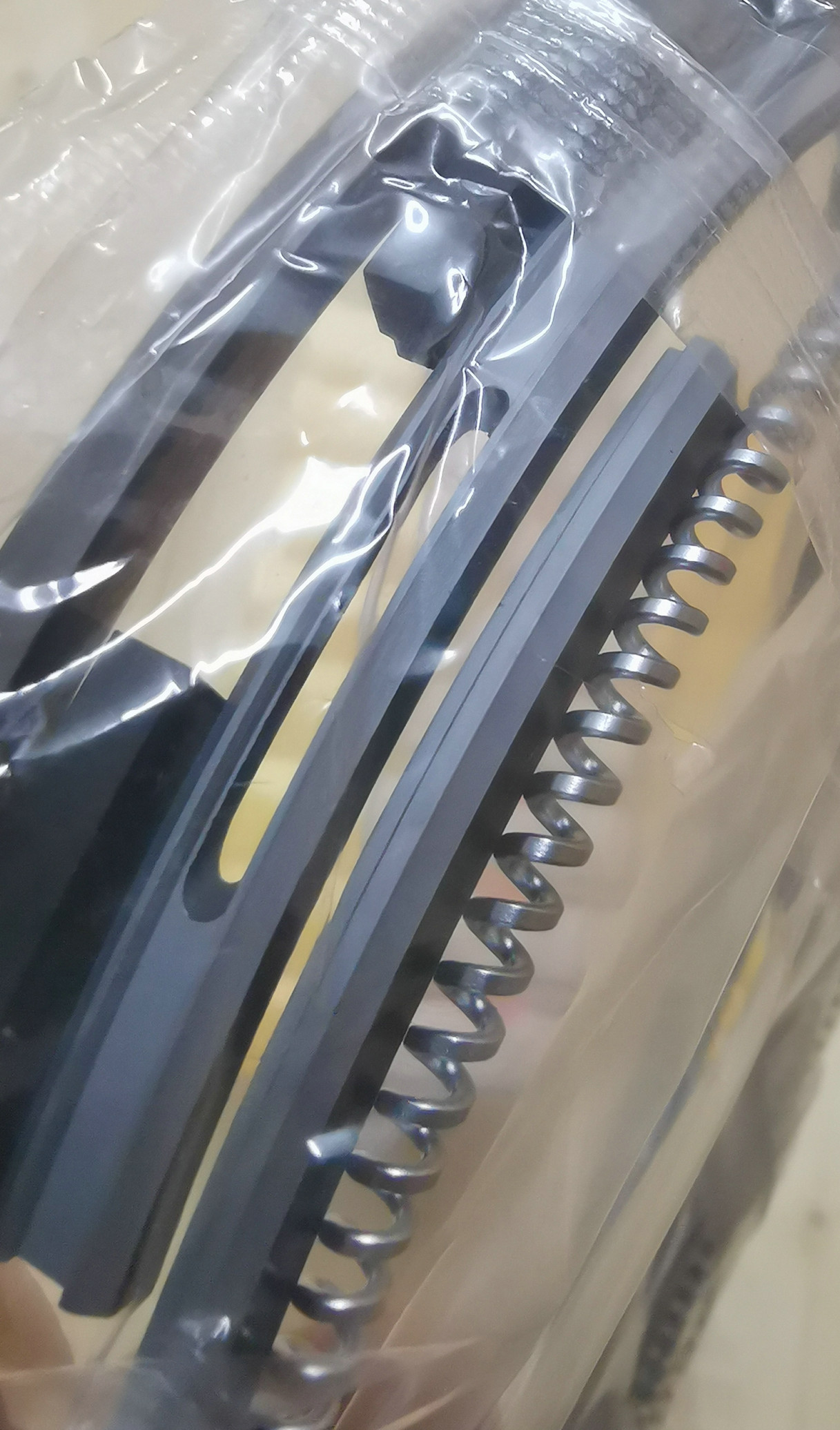

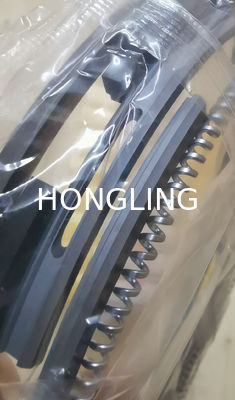

دستورالعمل ویژه برای نصب حلقه روغن NPR NIFFLEX
1، منبسط کننده حلقه روغن NIFFLEX را با دست در شیار حلقه قرار دهید و اطمینان حاصل کنید که انتهای آن همانطور که در تصویر نشان داده شده است به هم چسبیده است.
2، با انگشت شست خود منبسط کننده را نگه دارید باسنش به پایان می رسدریل بالایی را با شکاف آن به سمت چپ تقریباً 45 درجه و ریل پایینی تقریباً 45 درجه به سمت راست به انتهای منبسط کننده متصل کنید.
