| محل منبع: | ژاپن |
|---|---|
| نام تجاری: | NPR |
| شماره مدل: | K13D |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | usd+138+SET |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 2-5 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100 ست |
| نوع:: | رینگ پیستون | نام برند:: | NPR |
|---|---|---|---|
| محل مبدا:: | ژاپن | وضعیت:: | جدید، 100% جدید |

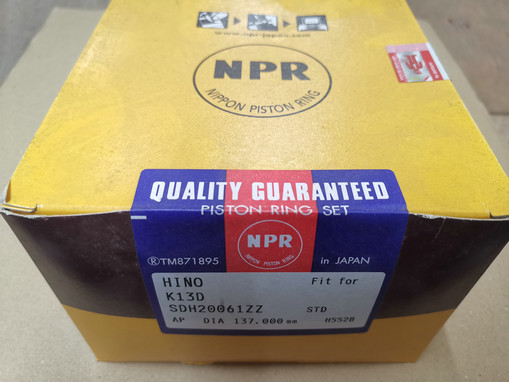

| شماره OEM:: | 13011-2770 13011-2771B 13019-1620A (سیل) | کد کاتالوگ NPR:: | SDH20061ZX |
| ارجاع:: | 13011-2770 13011-2771B 13019-1620A (سیل) | ساختن:: | HINO |
| مدل موتور:: | K13D | شماره سیلن:: | 6 |
| SET/CYL:: | تنظیم | زمان تحویل:: | 2-5 روز |
| قطر سیلندر: | 137.0 میلی متر | مقدار اگزوز: | 13,267 C.C |
| برجسته کردن: | حلقه های پیستون K13D NPR,حلقه های پیستون 13011-2770 NPR,حلقه های پیستون 13011-2771B |
||

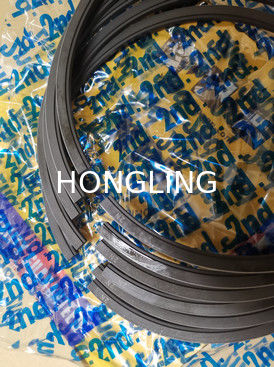

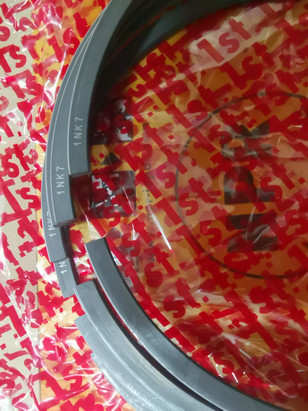

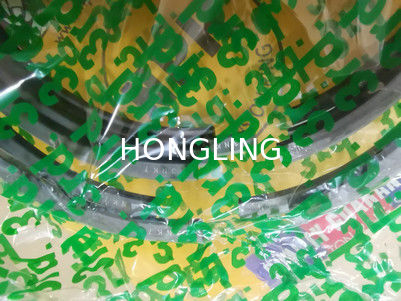

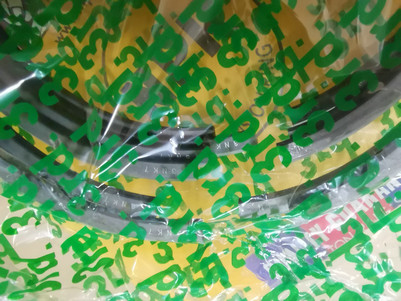

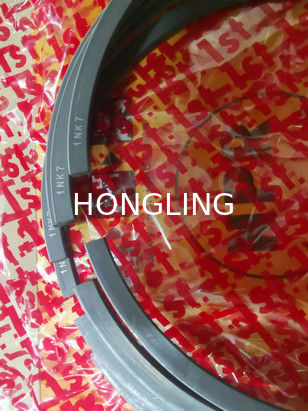

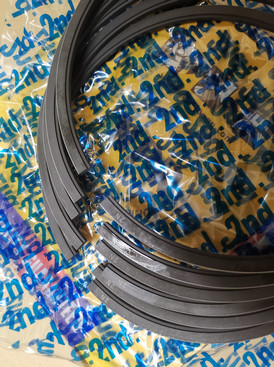

رینگ پیستون HINO K13D برای موتورهای دیزلی 13011-2770 13011-2771B
را
| پیستون | اندازه (میلی متر) | شکل | رفیق ریال |
سطح رفتار |
|||
| d1 (D) | h1 (B) | a1 (T) | بیرون سمت |
بالا /پایین تر |
|||
| 1 | 137.0 | 3.306 | 4.7 | BF-K1 | SR | GN | GN |
| 2 | 137.0 | 3.5 | 5.4 | T1-IC | HB | Cr | Fe |
| 3 | 137.0 | 3.5 | 5.4 | B1-TUC | CR | Cr | Fe |
| روغن | 137.0 | 5.0 | 4.95 | E-BC16 | SR | Cr | Fe |
پارامترهای تکمیلی:
I. رینگ های پیستون را به ترتیب زیر نصب کنید:
1، شیارهای رینگ پیستون را کاملا تمیز کنید.
2، با استفاده از ابزار حلقه، کنترل روغن را - به دنبال حلقه های فشرده سازی به ترتیب صعودی، در شیارهای حلقه قرار دهید.
3، مراقب باشید که حلقه ها را با چهره های مشخص شده به سمت بالا و به سمت بالا قرار دهید از پیستون
II. تأیید اینکه حلقه ها به درستی نصب شده اند:
1، مطمئن شوید که حلقه ها می توانند آزادانه حرکت کنند-بدون گیر کردن در شیارهای پیستون.
2، مطمئن شوید که هر شکاف حلقه در راستای محور پین پیستون یا رانش قرار نگرفته است.
III. نصب پیستون مجهز به رینگ:
هنگام قرار دادن در سیلندر همیشه از ابزار نصب استفاده کنید.
دستورالعمل ویژه برای نصب حلقه روغن NPR NIFFLEX
1، منبسط کننده حلقه روغن NIFFLEX را با دست در شیار حلقه قرار دهید و اطمینان حاصل کنید که انتهای آن همانطور که در تصویر نشان داده شده است به هم چسبیده است.
2، با انگشت شست خود منبسط کننده را نگه دارید باسنش به پایان می رسدریل بالایی را با شکاف آن به سمت چپ تقریباً 45 درجه و ریل پایینی تقریباً 45 درجه به سمت راست به انتهای منبسط کننده متصل کنید.
