| محل منبع: | ژاپن |
|---|---|
| نام تجاری: | NPR |
| شماره مدل: | V22C |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | usd+35+CYL |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 2-5 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100 ست |
| نوع:: | رینگ پیستون | نام برند:: | NPR |
|---|---|---|---|
| محل مبدا:: | ژاپن | وضعیت:: | جدید، 100% جدید |
| شماره OEM:: | 13011-2470A 13011-2471B 13011-2472A 13019-1690A (cyl) | کد کاتالوگ NPR:: | YDH20052ZZ |
| ارجاع:: | 13011-2470A 13011-2471B 13011-2472A 13019-1690A (cyl) | ساختن:: | HINO |
| مدل موتور:: | V22C | شماره سیلن:: | V10 |
| SET/CYL:: | سیلندر | زمان تحویل:: | 2-5 روز |
| قطر سیلندر: | 139.0 میلی متر | مقدار اگزوز: | 21548 سی سی |
| برجسته کردن: | حلقه های پیستون V22C NPR,حلقه های پیستون NPR 13011-2470A,حلقه های پیستون NPR 13019-1690A |
||

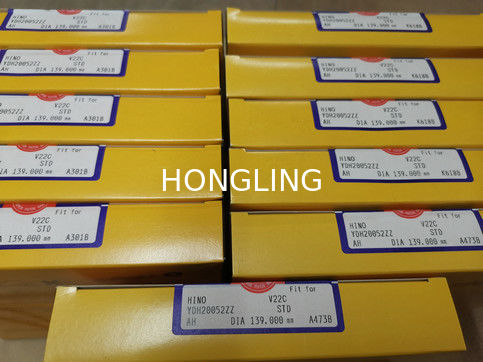

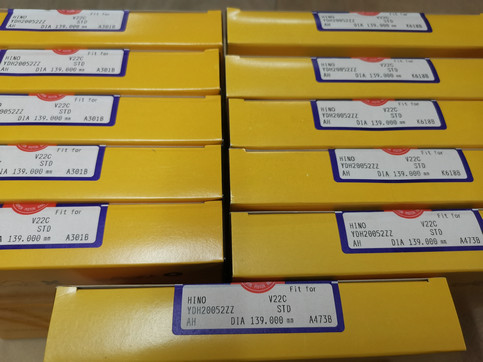

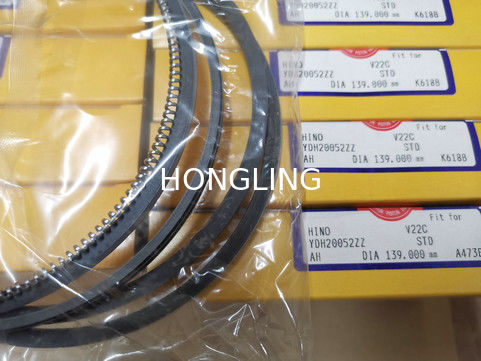

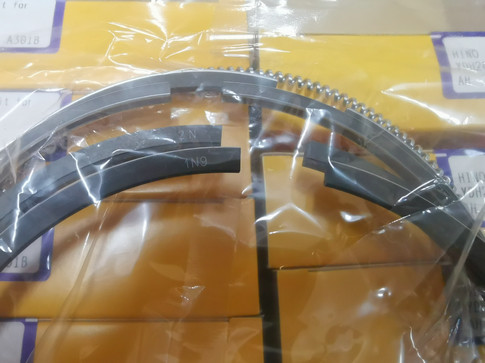

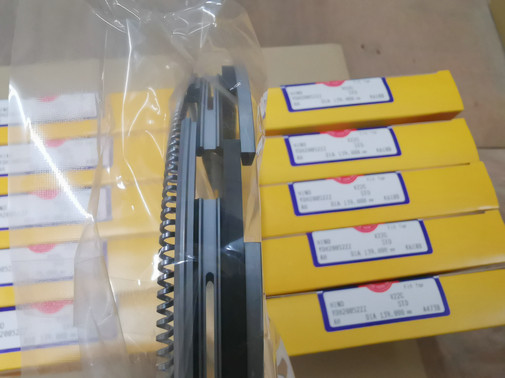

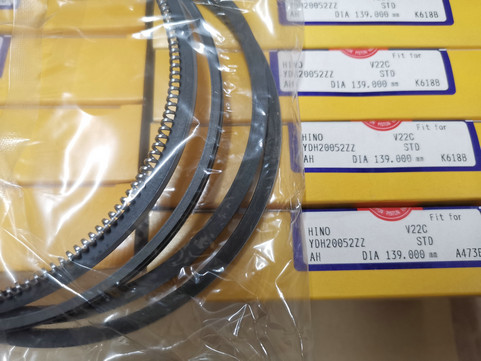

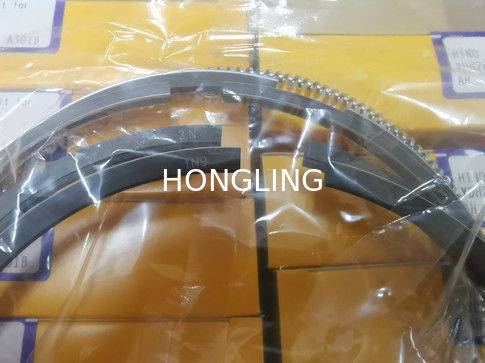

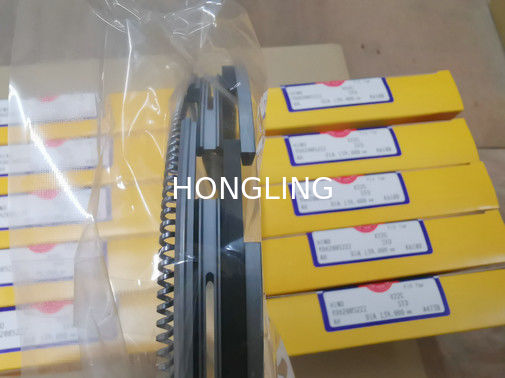

رینگ های پیستون V22C با کیفیت بالا مناسب برای موتورهای دیزل HINO
را
| پیستون | اندازه (میلی متر) | شکل | رفیق ریال |
سطح رفتار |
|||
| d1 (D) | h1 (B) | a1 (T) | بیرون سمت |
بالا /پایین تر |
|||
| 1 | 139.0 | 3.306 | 5.4 | BF-K1 | HB | Cr | Fe |
| 2 | 139.0 | 3.5 | 5.5 | T1-IC | CR | Fe | Fe |
| 3 | 139.0 | 3.5 | 5.5 | B1-TUC | CR | Cr | Fe |
| روغن | 139.0 | 6.0 | 5.5 | E-BC3 | CR | Cr | Fe |
پارامترهای تکمیلی:
I. رینگ های پیستون را به ترتیب زیر نصب کنید:
1، شیارهای رینگ پیستون را کاملا تمیز کنید.
2، با استفاده از ابزار حلقه، کنترل روغن را - به دنبال حلقه های فشرده سازی به ترتیب صعودی، در شیارهای حلقه قرار دهید.
3، مراقب باشید که حلقه ها را با چهره های مشخص شده به سمت بالا و به سمت بالا قرار دهید از پیستون
II. تأیید اینکه حلقه ها به درستی نصب شده اند:
1، مطمئن شوید که حلقه ها می توانند آزادانه حرکت کنند-بدون گیر کردن در شیارهای پیستون.
2، مطمئن شوید که هر شکاف حلقه در راستای محور پین پیستون یا رانش قرار نگرفته است.
III. نصب پیستون مجهز به رینگ:
هنگام قرار دادن در سیلندر همیشه از ابزار نصب استفاده کنید.
دستورالعمل ویژه برای نصب حلقه روغن NPR NIFFLEX
1، منبسط کننده حلقه روغن NIFFLEX را با دست در شیار حلقه قرار دهید و اطمینان حاصل کنید که انتهای آن همانطور که در تصویر نشان داده شده است به هم چسبیده است.
2، با انگشت شست خود منبسط کننده را نگه دارید باسنش به پایان می رسدریل بالایی را با شکاف آن به سمت چپ تقریباً 45 درجه و ریل پایینی تقریباً 45 درجه به سمت راست به انتهای منبسط کننده متصل کنید.
